트랙 롤러(Track rollers), 백업 롤러(backup rollers), 캠 롤러(cam rollers)

제품 설명

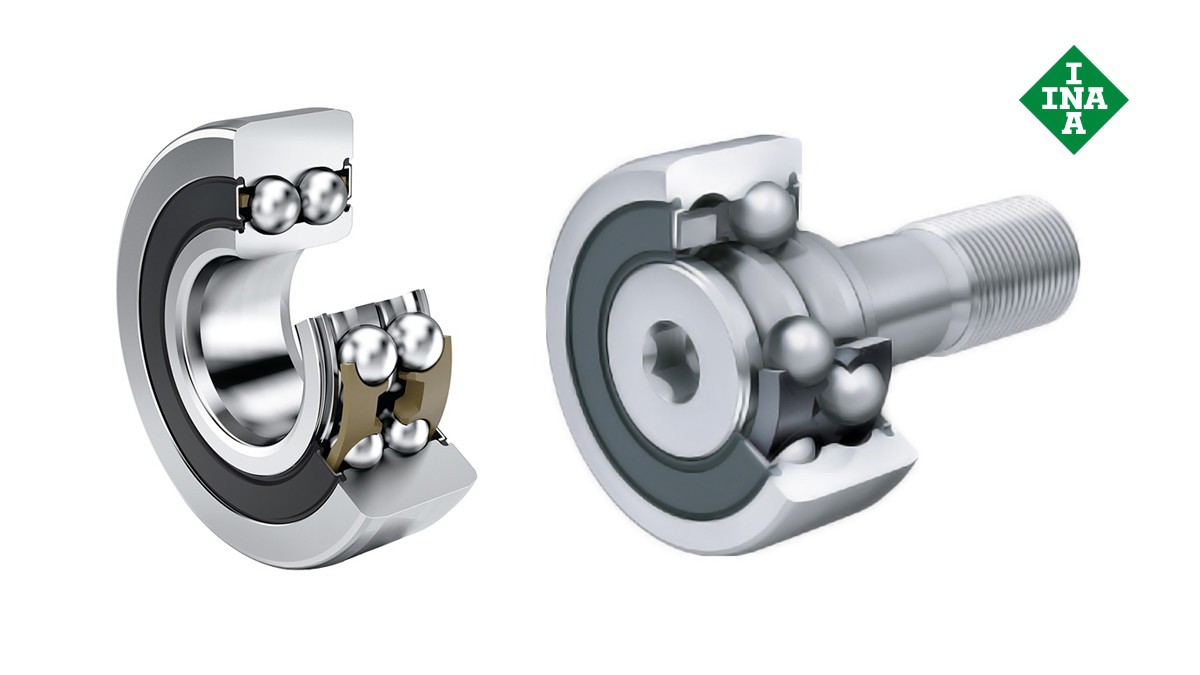

셰플러 구름 베어링과 플레인 베어링: 트랙 롤러(Track rollers), 백업 롤러(backup rollers), 캠 롤러(cam rollers)

볼 베어링 트랙 롤러(Ball bearing track rollers)는 두꺼운 외륜을 가진 비분리형 단열/복열 볼 베어링으로, 높은 경방향 힘과 축방향 힘을 동시에 지탱할 수 있습니다.

요크형 트랙 롤러(Yoke-type track rollers)는 샤프트 또는 스터드에 장착되는 단열/복열 유니트입니다. 프로파일 가공된 두꺼운 외륜 및 니들 롤러와 케이지 어셈블리, 또는 풀 컴플리멘트(Full complement) 전동체 세트로 구성되어 있습니다.

캠 롤러(Cam rollers)는, 고정 나사산(fixing thread)과 윤활구가 있는 헤비-섹션 롤러 스터드(heavy-section roller stud)에 의해 궤도가 형성된다는 점을 제외하면, 단열/복열 서포트 롤러의 구조와 비슷합니다.

이 제품이 입증된 어플리케이션 분야로는 캠 메카니즘, 가이드웨이, 이송 시스템, 리니어 가이던스 시스템 (Linear guidance systems) 등이 있습니다.

제품 유형

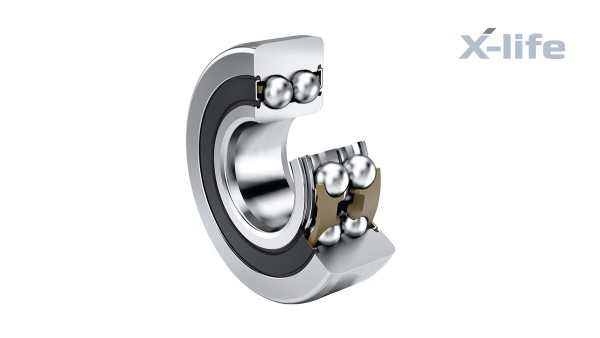

트랙 롤러(Track rollers)

볼 베어링 트랙 롤러(Ball bearing track rollers)는 두꺼운 외륜을 가진 비분리형 단열/복열 볼 베어링으로, 높은 경방향 힘과 축방향 힘을 동시에 지탱할 수 있습니다. 외륜의 외부 표면은 크라우닝(crowned)/원통형으로, 크라우닝 형상의 외륜은 결합 트랙에 경사가 있거나 엣지 응력을 피해야 하는 경우에 사용됩니다. 트랙 롤러는 내륜, 스터드 그리고 외륜의 플라스틱 타이어와 함께 제공됩니다.

X-life

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

추가 정보
medias 제품 카탈로그로 이동

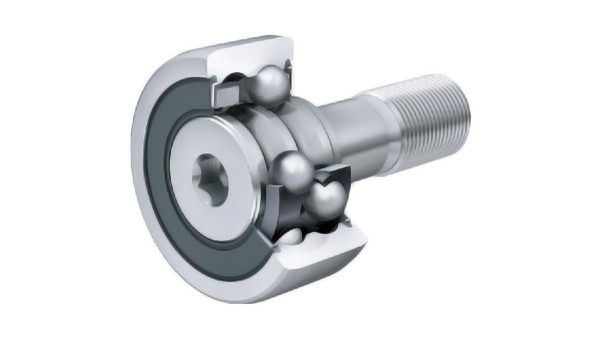

스터드형 트랙 롤러 (Stud-type track rollers)

스터드형 트랙 롤러 (Stud-type track rollers)에는 크라우닝 형상의 외륜(crowned outer rings), 헤비-섹션 롤러 스터드(heavy-section roller studs), 그리고 플라스틱 케이지가 있는 볼과 케이지 어셈블리로 이루어집니다. 또한 부착이 용이하도록 롤러 스터드(roller studs)에는 나사산 또는 나사산이 있는 내경(threaded bore)이 있습니다.

medias 제품 카탈로그로 이동

백업 롤러 (Backup rollers)

백업 롤러 (Backup rollers)는 높은 경방향 하중을 전달하는데 주로 사용됩니다.

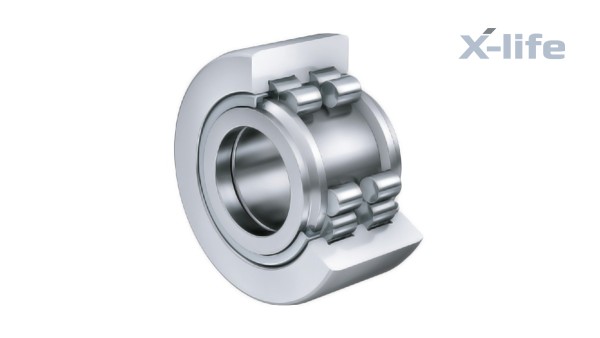

X-life PWTR 백업 롤러

성능이 향상된 INA X-life 품질의 PWTR 백업 롤러의 특징은 다음과 같습니다.

  • 최적화된 궤도 형상으로 최대 30% 높아진 정적/동적 하중 부하 능력
  • 외륜의 재료 변경을 통한 링의 허용 하중 증가
  • 최적화된 표면을 통해 개선된 외부 표면 품질
  • Corrotect® 코팅으로 인해 내부식성이 증가함
X-life

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동

캠 롤러 (Cam rollers)

캠 롤러 (Cam rollers)는 높은 경방향 하중을 전달하는 데 주로 사용됩니다.

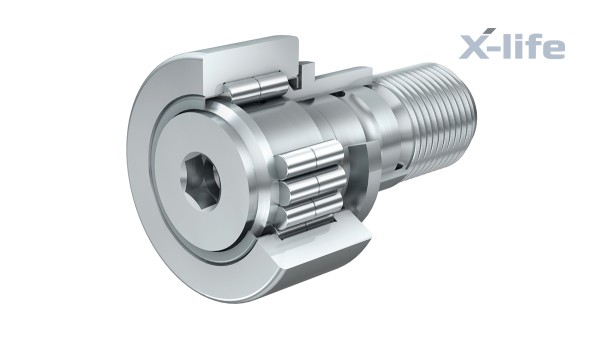

X-life PWKR 캠 롤러

성능이 향상된 INA X-life 품질의 캠 롤러의 특징은 다음과 같습니다.

  • 최적화된 궤도 형상으로 최대 30% 높아진 정적/동적 하중 부하 능력
  • 외륜의 재료 변경을 통한 링의 허용 하중 증가
  • 최적화된 표면을 통해 개선된 외부 표면 품질
  • Corrotect® 코팅으로 인해 내부식성이 증가함
X-life

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동

X-life 품질

X-life – 보증된 품질

이러한 베어링의 궤도는 최적화된 거칠기와 정밀도를 가지고 있어 더 높은 하중 부하 능력과 더 길어진 수명을 자랑합니다. X-life는 INA와 FAG의 고성능 제품을 인증하는 프리미엄 브랜드로,

향상된 정격과 운전 수명을 가지고, 표준 제품보다 높은 동 정격 하중을 지탱합니다. 하중 및 설계 포락선이 변경되지 않는 한 X-life 베어링은 더 긴 정격 수명을 갖습니다. 유지보수 간격을 연장합니다.
