회전 테이블 베어링 (Rotary table bearings)

제품 설명
셰플러 구름 베어링과 플레인 베어링: 회전 테이블 베어링 (Rotary table bearings)

액셜-레이디얼 베어링(Axial-radial bearings)은 경방향 가이던스 베어링이 있는 스크류 장착용 양방향 액셜 베어링입니다. 이와 같은 그리스 윤활 유니트는, 높은 강성과 부하 능력, 정확도를 자랑합니다. 틈새가 없는 경방향/축방향 힘과 틸팅 모멘트를 지탱할 수 있습니다. ZKLDF 액셜 앵귤러 콘택트 볼 베어링(axial angular contact ball bearings )은 마찰이 적은 고정밀 그리스 윤활 베어링 유니트로, 높은 속도와 축방향/ 경방향 하중, 높은 틸팅 강성 조건에 적합합니다. 액셜-레이디얼 베어링 (Axial-radial bearings) YRTM & YRTSM은, YRT 및 YRTS와 동일한 기계 장치에 각도 측정 시스템이 추가된 형태입니다.

medias 제품 카탈로그로 이동

제품 유형
셰플러 구름 베어링과 플레인 베어링: 액셜-레이디얼 베어링(Axial-radial bearings)/액셜 앵귤러 콘택트 볼 베어링(axial angular contact ball bearings)

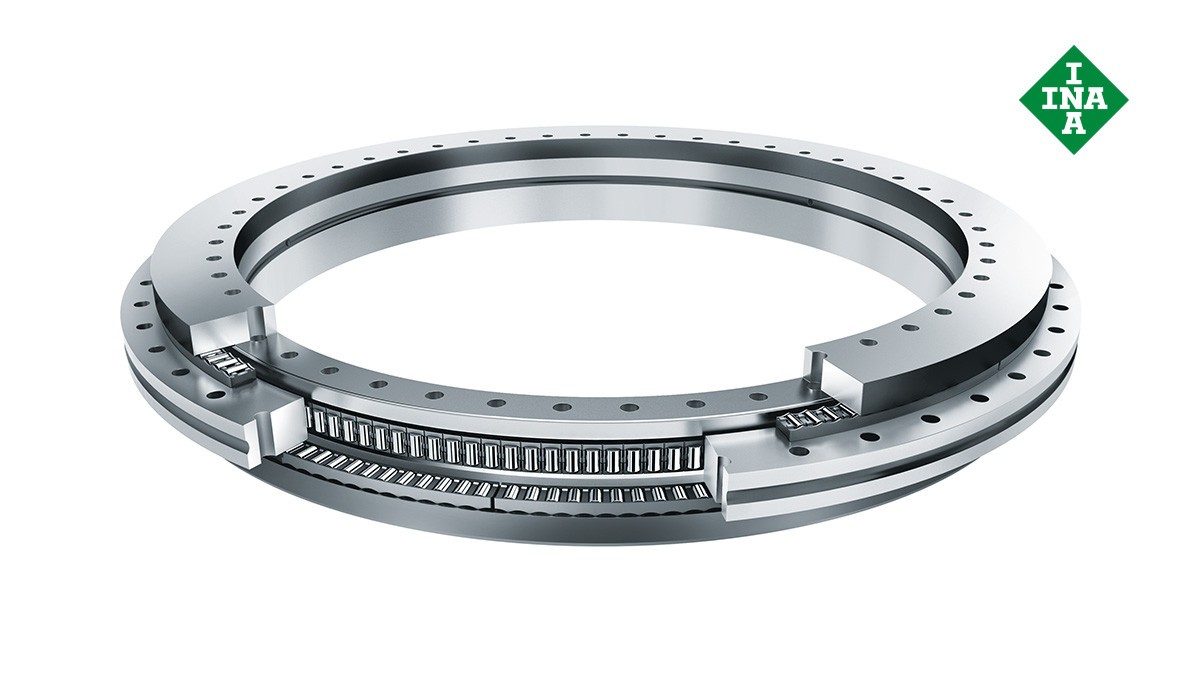

액셜-레이디얼 베어링(Axial-radial bearings)/액셜 앵귤러 콘택트 볼 베어링(axial angular contact ball bearings)

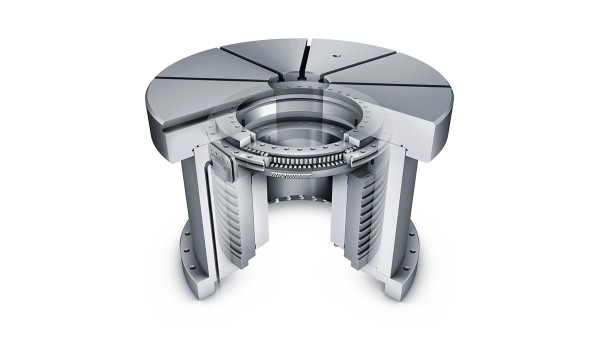

액셜-레이디얼 베어링(Axial-radial bearings)/액셜 앵귤러 콘택트 볼 베어링(axial angular contact ball bearings)은 복합 하중을 지닌 고정밀 관련 제품에 특화된 정밀 베어링입니다. 틈새가 없는 경방향/축방향 하중과 틸팅 모멘트를 지탱할 수 있으며, 회전 테이블(rotary table), 페이스 플레이트(face plate), 밀링 헤드(milling head), 리버서블 클램프(reversible clamp) 등 높은 회전 정밀도를 요하는 베어링 배열에 적합합니다. 베어링 링의 장착구를 통해 쉽게 장착할 수 있으며, 장착 후 경방향/축방향 예압을 가합니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 일체형 측정 시스템을 갖춘 액셜-레이디얼 베어링 (Axial-radial bearings with integral measuring system)

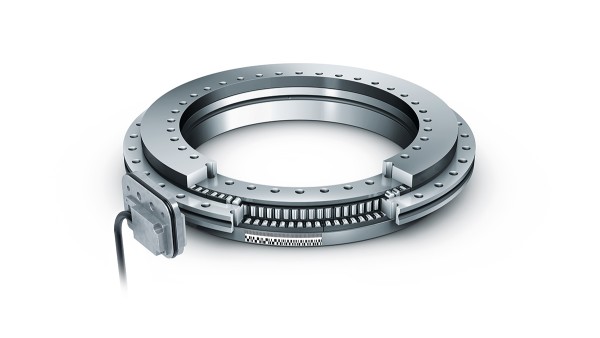

일체형 측정 시스템을 갖춘 액셜-레이디얼 베어링 (Axial-radial bearings with integral measuring system)

일체형 측정 시스템을 갖춘 액셜-레이디얼 베어링 (Axial-radial bearings with integral measuring system)의 구성장치:

  • 치수 단위가 있는 액셜-레이디얼 베어링 YRTM
  • MEKO/U 전자 측정 시스템 (두 개의 측정 헤드, 시임(shim) 세트, 전자 평가 시스템 내장)

YRTM 시리즈의 베어링은, YRT 액셜 베어링과 동일한 기계에 자석 치수 단위가 별도로 부착된 형태입니다. 이 측정 시스템은 비접촉식 자성 저항 수단을 이용하여, 각도를 초단위로 측정할 수 있습니다.

각도 측정 시스템의 장점

이 측정 시스템의 특징:

  • 비접촉 구동으로 마모되지 않음
  • 틸팅 및 위치와 무관하게 측정 수행
  • 자동 조정식 전자 시스템(self-adjusting electronic system) 내장
  • 자체 중심 맞춤 기능(self-centering function) 내장
  • 윤활제의 영향을 받지 않음
  • 부착 및 측정 헤드 조정이 용이함
  • 베어링 및 측정 시스템을 추가로 얼라인먼트할 필요가 없음
  • 별도의 부품이 필요하지 않음
    • 베어링 및 주변 구조물에 내장된 치수 단위와 측정 헤드
    • 그로 인해 절약되는 공간은 기계 가공 시 사용될 수 있음
  • 공급 케이블은 큰 베어링 내경을 통해 주변 구조물 안에 직접 포설되어, 원활히 사용 가능함
  • 콤팩트한 설계로 부품의 수, 전체 설계 포락선, 설계 비용 감소
