유지보수가 필요 없는 플레인 베어링

셰플러 구름 베어링과 플레인 베어링: 유지보수가 필요 없는 플레인 베어링

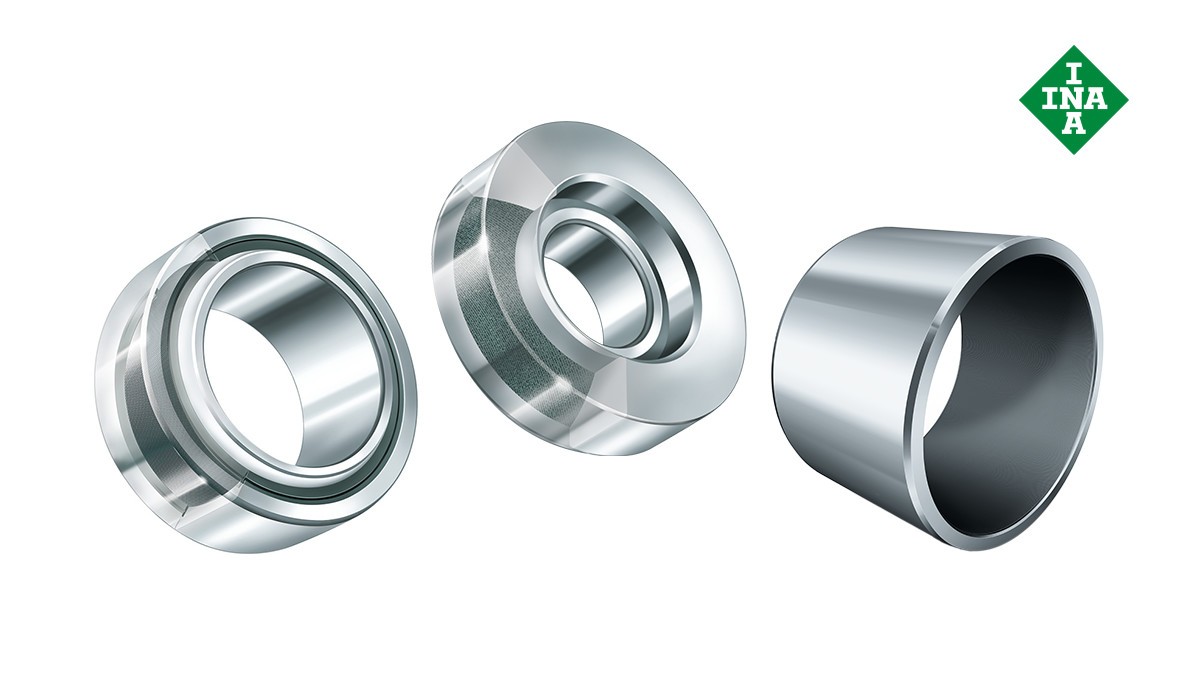

셰플러는 플레인 베어링에 대한 종합 카탈로그를 제공합니다. 혁신적인 플레인 베어링 재료(ELGOGLIDE, ELGOTEX, 금속-고분자 복합체 E40 등)가 사용됩니다. 이러한 PTFE 플레인 베어링 재료는 스페리컬 플레인 베어링 (spherical plain bearings) 및 로드 엔드 (rod end), 그리고 부시(bushes), 와셔 (washers), 스트립(strip)의 마찰계수 및 마모를 최소화하고 수명을 확대합니다. 유지보수 및 윤활이 필요 없는 플레인 베어링은 비용절감에 효과적이며, 환경 친화적입니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 레이디얼 스페리컬 플레인 베어링 (Radial spherical plain bearings)

ELGOGLIDE가 있는 레이디얼 스페리컬 플레인 베어링 (Radial spherical plain bearings with ELGOGLIDE)

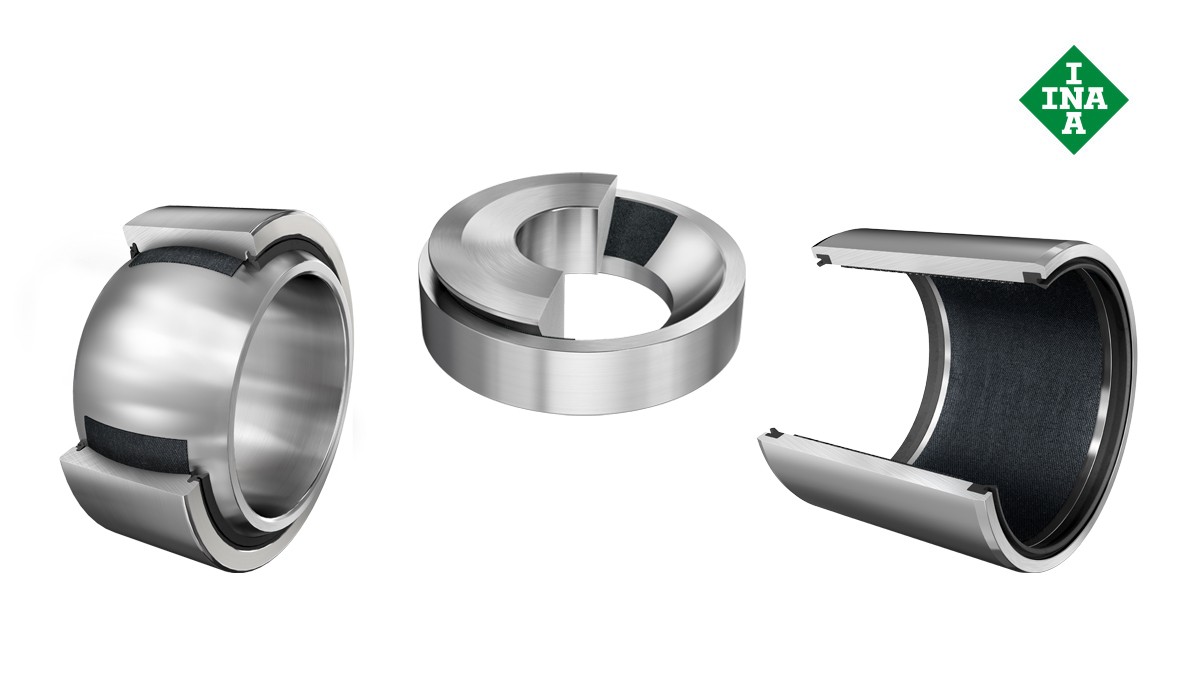

레이디얼 스페리컬 플레인 베어링 (Radial spherical plain bearings)은 ELGOGLIDE®, PTFE 복합체 또는 PTFE 청동 필름으로 제작되고 유지보수가 필요 없는 미끄럼 층이 있는 내륜과 외륜으로 구성됩니다. 따라서 교번 동적 하중 (alternating dynamic loads)에 적합합니다. 직경이 320 mm 이상인 대형 스페리컬 플레인 베어링 (Large spherical plain bearings)은 X-life 프리미엄 등급에 속합니다.

medias 제품 카탈로그로 이동인터랙티브 제품 프레젠테이션 (Interactive product presentation)

셰플러 구름 베어링과 플레인 베어링: 앵귤러 콘택트 스페리컬 플레인 베어링 (Angular-contact spherical plain bearings)

ELGOGLIDE가 있는 앵귤러 콘택트 스페리컬 플레인 베어링(Angular contact spherical plain bearings with ELGOGLIDE)

앵귤러 콘택트 스페리컬 플레인 베어링(Angular contact spherical plain bearings)은 ELGOGLIDE®가 있는 내륜과 외륜으로 구성되어 있습니다. 경방향 하중 외에도 높은 축방향 하중을 지탱할 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 액셜 스페리컬 플레인 베어링 (Axial spherical plain bearings)

ELGOGLIDE가 있는 액셜 스페리컬 플레인 베어링 (Axial spherical plain bearings with ELGOGLIDE)

액셜 스페리컬 플레인 베어링(Axial spherical plain bearings)은 ELGOGLIDE®가 있는 고정형 샤프트 및 고정형 하우징 와셔로 구성되어 있습니다. 직경이 220 mm 이상인 대형 스페리컬 플레인 베어링 (Large spherical plain bearings)은 X-life 프리미엄 등급에 속합니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: ELGOGLIDE가 있는 로드 엔드 (Rod ends with ELGOGLIDE)

ELGOGLIDE가 있는 로드 엔드 (Rod ends with ELGOGLIDE)

유지보수가 필요 없는 로드 엔드(rod ends)는 자루 일체형 하우징과 유지보수가 필요 없는 스페리컬 플레인 베어링(spherical plain bearing)으로 구성되어 있습니다. 인장 또는 압축 방향의 경방향 힘 지탱, 회전 각도가 중하 수준인 저속 운동, 단일방향 하중, 그리고 특정 조건 하의 교번 하중에 적합합니다(GE..-UK-2RS의 경우 교번 하중에도 적합).

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: ELGOGLIDE가 있는 플레인 부시 (Plain bushes with ELGOGLIDE)

ELGOGLIDE가 있는 플레인 부시 (Plain bushes with ELGOGLIDE)

원통형 플레인 부시(Cylindrical plain bushes)는 ELGOGLIDE®가 있는 스틸 서포트 바디로 구성되어 있습니다. 회전 운동 뿐 아니라 축방향 운동을 가능하게 하며 기존 플레인 베어링보다 더 큰 힘을 지탱할 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 금속/고분자 복합체 플레인 베어링(Metal/polymer composite plain bearings)

금속/고분자 복합체 플레인 베어링(Metal/polymer composite plain bearings)

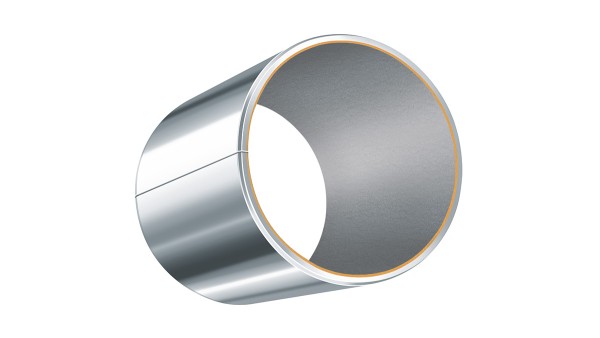

INA 금속/고분자 복합체 플레인 베어링(Metal/polymer composite plain bearings)은 많은 산업 및 자동차 분야에서 비용 효율이 높은 대안입니다. 모든 베어링에는 납이 사용되지 않아, 환경 친화적입니다. 혁신적인 조합을 통해 다양한 재료 사용이 가능합니다.

유지보수가 필요 없는 E40

E40은 유지보수가 필요 없는 금속-고분자 복합체 플레인 베어링(maintenance-free metal-polymer composite plain bearings)에 사용되는 셰플러 그룹의 새로운 미끄럼 재료입니다. 전체 사용 기간 동안 별도의 윤활이 필요하지 않습니다. 미끄럼 층은 화학적 불활성 첨가제(embedded chemically inert additives)가 들어 있는 폴리테트라플루오르에틸렌(PTFE)을 기반으로 합니다. 3층 (triple-layer)은 스틸 백킹 (steel backing), 미끄럼 층 (sliding layer), 길들이기 층 (running-in layer)로 이루어져 있습니다. -그림참조

(스틸 백킹에는 소결된 다공질 주석/청동 미끄럼 층이 있으며, 이 공극은 길들이기 층의 건식 윤활제로 채워져 있습니다.)

기술 상의 이점:
  • 최대 140 N/mm의 동적 표면 압력2
  • 유체 역학 분야에 사용 가능
  • 습성에 강하여 물에서도 사용 가능
  • 작은 설계 포락선
  • 최대 2.5 m/s의 미끄럼 속도
특수 재료 - 유지보수가 필요 없는 필름형 베어링 E60

셰플러 그룹은 계약에 따라 E60 재료가 포함된 필름형 베어링을 공급합니다. 이 재료는 PTFE와 첨가제로 이루어진 미끄럼 층이 압연 및 소결(rolled and sintered)된 격자 구조를 토대로 합니다. 격자는 백킹과 미끄럼 층의 역할을 합니다.

양쪽에 위치한 PTFE를 포함한 미끄럼 층으로, 부시의 내/외부에서 미끄럼 운동이 일어날 수 있습니다. 또한 성형이 쉽다는 장점이 있습니다. 필름형 베어링은 부속품, 공구, 경첩에 적합합니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: ELGOTEX가 있는 플레인 베어링

ELGOTEX가 있는 플레인 베어링

ELGOTEX®가 있는 플레인 베어링은 높은 하중과 진동이 발생하는 드라이 러닝(dry-running) 제품에 최적화 되었습니다. 재료 조합을 통해, 이러한 베어링은 유효 수명 내에 유지보수가 필요 없습니다.

부시 (bushes)는 어떻게 생산됩니까?

부시 (bushes)는 서로 감겨 있는 2개 층으로 구성되어 있습니다. 에폭시 수지(epoxy resin)에 내장된 내부 미끄럼 층 ELGOTEX®는 합성 섬유와 PTFE 섬유로 만들어집니다. 외층은 에폭시 수지(epoxy resin)에 내장된 유리 장섬유(continuous glass fiber)(유리 필라멘트)로 만들어집니다. 유리 섬유의 특정한 와인딩 각도는 층을 안정시켜, 부시의 강도가 크게 증가합니다.

ELGOTEX® 플레인 부시의 장점은 무엇입니까?
  • 탁월한 강성
  • 비슷한 어플리케이션에 사용되는 청동보다 가벼움
  • 유지보수가 필요한 베어링에 비해 콤팩트한 설계
  • 기존 부시의 대체물 (다양한 너비/두께로 제공)
  • 별도의 축방향 위치가 필요없기 때문에 장착 비용이 적게 소요됨
  • 환경 친화적인 건식 구동
  • 유지보수가 필요 없기 때문에 비용 효율성이 높음
  • 일정한 마찰값으로 마모 최소화
적용 범위:

농업 공학과 수송 기술 및 금속가공 기계, 건설 기계, 유압 실린더 가이드, 태양열 발전소, 스틸 및 유압 시공 분야의 스틸, 청동, 플라스틱 플레인 베어링 대체물

medias 제품 카탈로그로 이동

X-life – 보증된 품질

이러한 베어링의 궤도는 최적화된 거칠기와 정밀도를 가지고 있어 더 높은 하중 부하 능력과 더 길어진 수명을 자랑합니다. X-life는 INA와 FAG의 고성능 제품을 인증하는 프리미엄 브랜드로,

향상된 정격과 운전 수명을 가지고, 표준 제품보다 높은 동 정격 하중을 지탱합니다. 하중 및 설계 포락선이 변경되지 않는 한 X-life 베어링은 더 긴 정격 수명을 갖습니다. 유지보수 간격을 연장합니다.
