니들 롤러 베어링 (Needle roller bearings)

제품 설명

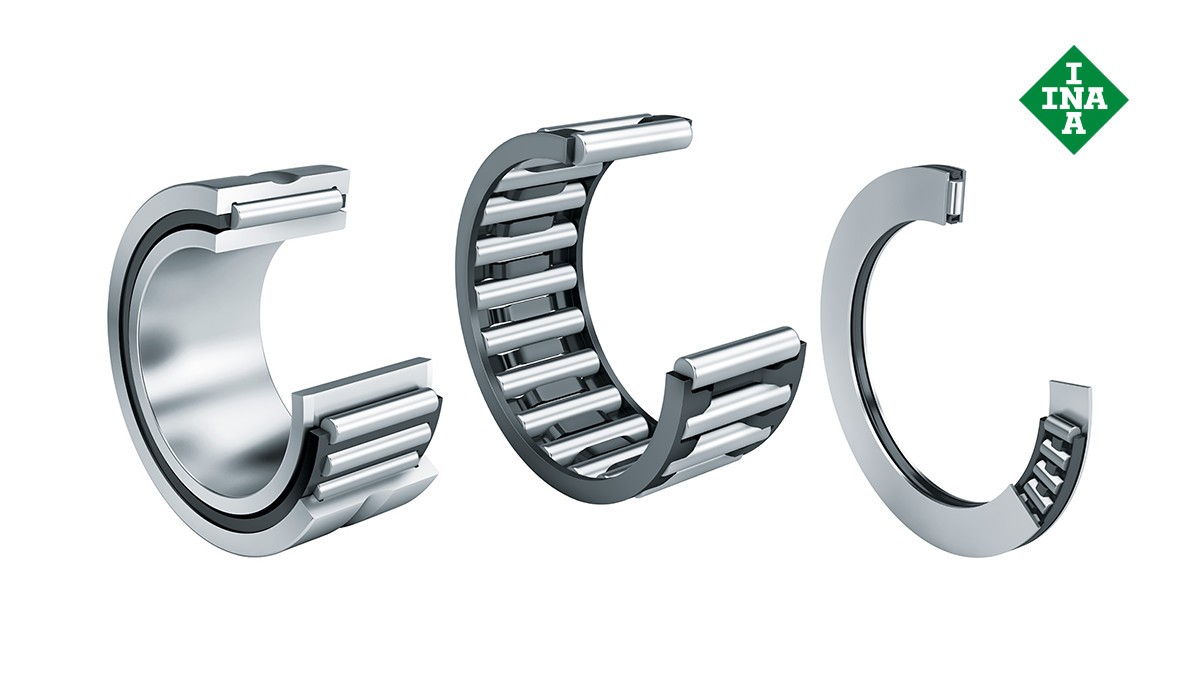

셰플러 구름 베어링과 플레인 베어링: 니들 롤러 베어링 (Needle roller bearings)

니들 롤러 베어링 (Needle roller bearings)은 하중 부하 능력이 매우 높은 콤팩트형 경방향 베어링 배열에 특화되어 있습니다. X-life 품질에서는 유효 수명이 최대 50% 더 깁니다.

medias 제품 카탈로그로 이동

제품 유형

기계 가공 니들 롤러 베어링 (Machined needle roller bearings)

표면 품질 향상으로 X-life 니들 롤러 베어링의 정격 하중이 훨씬 더 높아졌습니다. 기존 니들 롤러 베어링에 비해 동 정격 하중이 13% 증가하였습니다. 정격 하중이 크게 개선되어 베어링 성능과 유효 수명이 길어졌으며, 윤활제 요구량과 마찰이 감소하며, 베어링 온도가 낮아졌습니다. 이를 통해 고객에게 가격 대비 대폭 향상된 성능을 선사할 수 있습니다.

X-life

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

추가 정보
medias 제품 카탈로그로 이동

니들 롤러와 케이지 어셈블리 (Needle roller and cage assemblies)

니들 롤러와 케이지 어셈블리 (Needle roller and cage assemblies)는 단열/복열 유니트 입니다. 경방향 설계 높이가 니들 롤러의 지름과 일치하기 때문에 니들 롤러와 케이지 어셈블리를 사용해 경방향 설계 포락선이 최소인 베어링을 실현할 수 있습니다. 하중 부하 능력이 높고 고속에 적합하며 특히 설치하기가 쉽습니다. 고정밀의 궤도 제작을 통해, 흔들림 정밀도가 높은 상태의 베어링 배열이 가능합니다.

경방향의 내부 틈새는 니들 롤러 종류와 샤프트 및 하우징에 의해 영향을 받을 수 있습니다. 니들 롤러와 케이지 어셈블리 (Needle roller and cage assemblies)에서는 샤프트 및 하우징의 궤도가 경화 처리 및 연삭되어야 합니다.

medias 제품 카탈로그로 이동

개방형 드로운 컵 니들 롤러 베어링 (Drawn cup needle roller bearings with open ends)

개방형 드로운 컵 니들 롤러 베어링 (Drawn cup needle roller bearings with open ends)은 니들 롤러와 케이지 어셈블리 또는 풀 컴플리멘트(Full complement) 니들 롤러 세트로 공급됩니다. 니들 롤러와 케이지 어셈블리가 있는 베어링은 풀 컴플리멘트(Full complement) 설계보다 고속에 더 유리합니다.

풀 컴플리멘트 개방형 드로운 컵 니들 롤러 베어링 (Full complement drawn cup needle roller bearings with open ends)

풀 컴플리멘트 개방형 드로운 컵 니들 롤러 베어링 (Full complement drawn cup needle roller bearings with open ends)은 많은 수의 니들 롤러를 통해 작은 설계 포락선 내에 높은 하중 부하 능력을 제공합니다. 그러나 고속에서의 사용은 제한됩니다.

니들 롤러는 기계적 수단을 통해 고정되지 않기 때문에 운송 및 부착 시 특수 그리스(DIN 51825–K1/2K–30)를 통해 고정되나 윤활 능력의 특성 상 부착 후에 재윤활 하는 것이 바람직합니다.

medias 제품 카탈로그로 이동

밀폐형 드로운 컵 니들 롤러 베어링 (Drawn cup needle roller bearings with closed ends)

밀폐되어 설계된 드로운 컵 니들 롤러 베어링 (Drawn cup needle roller bearings)은 샤프트 회전에 따른 손상을 방지하고 오염과 습기로부터 베어링을 보호하여, 베어링 배열의 샤프트 엔드를 폐쇄시키는 데 적합합니다.

기저부는 사이즈에 따라 다양한 모양을 가지며, 윤곽절삭(profiled base)되기 때문에 축방향으로 유도되는 힘이 작습니다.

medias 제품 카탈로그로 이동

조심형 니들 롤러 베어링(Aligning needle roller bearings)

조심형 니들 롤러 베어링(Aligning needle roller bearings)은 드로운 가공된 외부 컵(drawn outer cups), 내부가 오목한 플라스틱 지지 링, 외부 표면이 구형인 외륜, 니들 롤러와 케이지 어셈블리, 제거 가능한 내륜으로 구성됩니다.

베어링은 정적 샤프트의 미스얼라인먼트를 보상하여, 하우징에 대한 샤프트의 미스얼라인먼트를 허용할 수 있습니다. 조심형 니들 롤러 베어링(Aligning needle roller bearings)은 하우징 내경에 부착됩니다. 따라서 하우징 내경을 쉽고 경제적으로 만들 수 있습니다.

X-life

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동

내륜

내륜은 경화 처리된 구름 베어링 강으로 제작되어 정밀 가공 또는 연삭된 궤도를 갖고 있습니다. 다음과 같은 경우에 사용됩니다.

  • 샤프트를 - 니들 롤러와 케이지 어셈블리, 개방형 드로운 컵 니들 롤러 베어링, 밀폐형 드로운 컵 니들 롤러 베어링, 니들 롤러 베어링의 - 궤도로 사용할 수 없는 경우
  • 하우징 샤프트의 축방향 변위를 더 크게 할 수 있도록 니들 롤러 베어링을 광폭 내륜과 결합해야 하는 경우
  • 씰 립(seal lip)에 최적의 구름면이 필요한 경우
정밀 가공된 내륜

IR 내륜의 궤도가 정밀 가공되어 있습니다. 끝단면의 챔퍼(chamfer)는 베어링에 삽입되어, 베어링 씰 립(seal lip)의 손상을 방지합니다. 내륜은 윤활 구멍이 있는 형태와 없는 형태로 제공됩니다.

연삭된 내륜

LR 내륜의 궤도가 연삭되어 있습니다. 끝단면은 선삭되어 있고 엣지는 절단되어 있습니다. 이러한 링은 IR 링보다 큰 공차를 가지기 때문에, 너비 공차가 크고 축방향 흔들림에 대한 요구사항이 덜한 분야에 적합합니다.

medias 제품 카탈로그로 이동

액셜 니들 롤러 베어링 (Axial needle roller bearings)

액셜 니들 롤러와 케이지 어셈블리 (Axial needle roller and cage assemblies)

액셜 니들 롤러와 케이지 어셈블리(Axial needle roller and cage assemblies)는 니들 롤러가 통합된 플라스틱/금속 액셜 케이지로 구성되어 있고, 낮은 축방향 높이를 가집니다. 높은 축방향 힘은 단일방향으로 지탱할 수 있으며, 경방향 하중은 별도의 수단을 통해 지탱해야 합니다. 액셜 니들 롤러와 케이지 어셈블리의 궤도는 경화 및 연삭 처리된 구름면을 가집니다.

액셜 베어링 와셔 (Axial bearing washers)

액셜 베어링 와셔 (Axial bearing washers)는 천공, 전경화 열처리 및 연마되며, 샤프트 또는 하우징 고정 와셔로 사용될 수 있습니다. 이러한 와셔는 경화되지 않은 주변 부품에는 적합하지 않지만, 충분한 강성과 형상 정밀도를 갖고 있는 조건에서는 사용될 수 있습니다.

액셜 니들 롤러 베어링 (Axial needle roller bearings)

액셜 니들 롤러 베어링 (Axial needle roller bearings)은 액셜 니들 롤러, 케이지 어셈블리, 센터링 스피곳이 달린 스러스트 베어링 와셔(thrust bearing washers with centering spigots)로 구성 됩니다. 액셜 니들 롤러 베어링 (Axial needle roller bearings)은 개방형/밀폐형 드로운 컵 니들 롤러 베어링(drawn cup needle roller bearings with open/closed ends), 니들 롤러 베어링(needle roller bearings)과 결합될 수 있습니다. 니들 롤러와 케이지 어셈블리의 구름면은 경화 및 연삭되어야 합니다.

medias 제품 카탈로그로 이동

드로운 컵 롤러 클러치 (Drawn-cup roller clutches)

드로운 컵 롤러 클러치 (Drawn-cup roller clutches)는 경사가 있는 내경, 얇은 두께의 비절삭 외륜, 플라스틱 케이지, 압력 스프링, 니들 롤러로 구성되어 있습니다. 토크를 단일방향으로 전달되며, 경방향이 콤팩트하게 설계되었습니다. 롤러 클러치(roller clutches)는 베어링 서포트와 함께 또는 베어링 서포트 없이 제공됩니다.

니들 롤러의 스프링 하중이 샤프트, 니들 롤러, 램프 간에 연속 접촉하기 때문에 드로운 컵 롤러 클러치는 정밀한 인덱싱을 제공합니다. 낮은 질량과 클램핑 장치의 관성력으로 인해 인덱싱 빈도가 높으며, 오버러닝 마찰 토크가 낮습니다.

드로운 컵 롤러 클러치(Drawn-cup roller clutches )는 인덱싱 클러치, 백스톱 클러치, 오버러닝 클러치 등의 다양한 분야에서 사용되며, 오버러닝/로킹 기능을 수행합니다.

medias 제품 카탈로그로 이동

X-life 품질

X-life – 보증된 품질

이러한 베어링의 궤도는 최적화된 거칠기와 정밀도를 가지고 있어 더 높은 하중 부하 능력과 더 길어진 수명을 자랑합니다. X-life는 INA와 FAG의 고성능 제품을 인증하는 프리미엄 브랜드로,

향상된 정격과 운전 수명을 가지고, 표준 제품보다 높은 동 정격 하중을 지탱합니다. 하중 및 설계 포락선이 변경되지 않는 한 X-life 베어링은 더 긴 정격 수명을 갖습니다. 유지보수 간격을 연장합니다.
