최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)

제품 설명

풀 컴플리멘트(Full complement) INA 원통 롤러 베어링 + 케이지가 있는 FAG 원통 롤러 베어링 = 모든 어플리케이션을 위한 솔루션

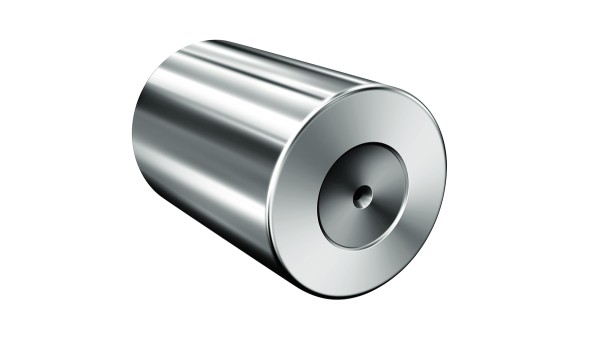

모든 분야가 개선되었습니다. 당사는 축방향 하중 하에서 베어링 운전 수명을 향상시키는 원환체 형상 (torus shaped)의 TB 롤러 (TorusBallig)를 개발했습니다. 이 롤러의 곡선형 끝단면은 더 큰 표면적에 걸쳐 하중을 분산시킵니다. 곡선 모양의 롤러 끝단면은 접촉면 크기의 증가를 통해 접촉 압력을 감소시킵니다

개선된 설계의 FAG의 케이지 부착형 원통 롤러 베어링 (FAG cylindrical roller bearings with cages)
개선된 설계의 FAG의 케이지 부착형 원통 롤러 베어링 (FAG cylindrical roller bearings with cages)
최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)
최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)
장점

새로운 설계와 롤러 콘택트 개선

표면 압력 감소에 따른 장점:

  • 반고정측 베어링과 고정측 베어링에 허용되는, 1.5배 증가한 축방향 하중
  • 축방향 하중 하에 마찰토크가 최대 50% 감소하여, 베어링 온도 감소
  • 개선된 유막 형성에 따른 축방향 하중 하의 롤러 마모 감소
  • 축방향 하중 하에서 연장된 베어링 수명

원통 롤러의 원환형 설계를 통해 설비 효율 향상, 새로운 설계 개발, 운전 및 유지보수 비용 감소가 가능합니다.

높아진 하중 부하 능력과, 감소된 마찰: TB 설계가 적용된 INA/FAG 원통 롤러 베어링은, 더 높은 축방향 하중 하에서 훨씬 더 높은 속도로 작동할 수 있습니다.

TB 설계

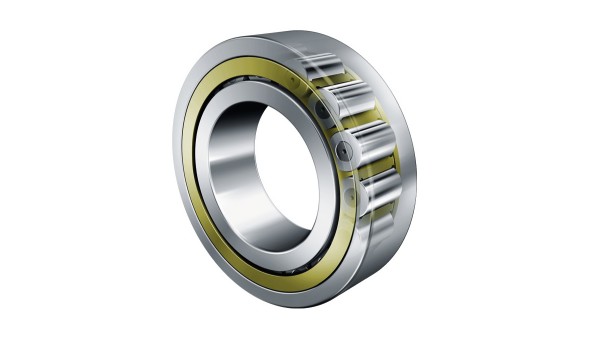

TB 설계가 적용된 FAG의 케이지 부착형 대형 베어링

당사는 모든 TB 시리즈의 베어링 설계를 완전히 개선했습니다. TB 설계가 적용된 FAG의 케이지 부착형 대형 베어링은 전동체를 안내하는 분리형 M1 케이지 또는 새로운 턱(rib)을 안내하는 일체형 MPAX 케이지와 함께 제공됩니다. 이러한 베어링의 치수와 공차는 DIN 5412 요구사항에 부합합니다.

제품의 장점:

  • 높아진 축방향 하중 부하 능력을 기반한, 개선된 베어링 서포트 및 설계 개발 가능
  • 마찰 토크 감소로 인해 증가한 에너지 효율
  • 에너지 소비량 감소로 인해 줄어든 운영비
  • 비슷한 비용으로 성능이 향상됨
  • 초고속에 적합

축방향 하중은 경방향 하중의 최대 60%

축방향 하중 하에서 최대 50%의 마찰 감소

최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)

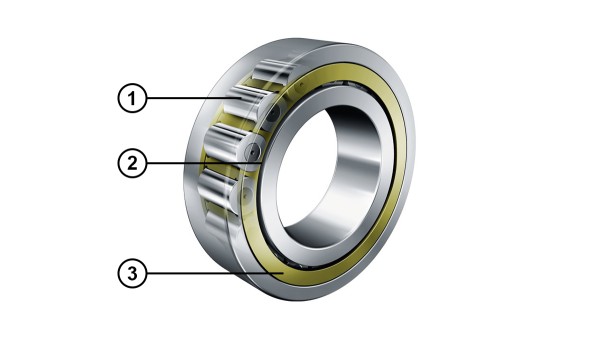

(1) TB 롤러 (2) 최적화된 턱(rib) 접촉 (3) 황동 케이지
아래의 시리즈는 TB 설계로도 제공됩니다.
설계
시리즈
내경 코드
내경 치수
N, NJ, NU, NUP
2E
48
240
N, NJ, NU, NUP
22E
44
220
N, NJ, NU, NUP
3E
34
170
N, NJ, NU, NUP
23E
34
170
N, NJ, NU, NUP
10
80
400
N, NJ, NU, NUP
19
600
600
MPAX 케이지

턱(rib)을 안내하는 일체형 MPAX 케이지

당사의 일체형 MPAX 황동 케이지는 FAG의 MPA 및 MP1A를 개선한 것으로, 성공적인 대체품이 될 것입니다. 이전 제품보다 우수한 충격 하중 및 진동으로, 하중이 높은 분야에 특화되었습니다

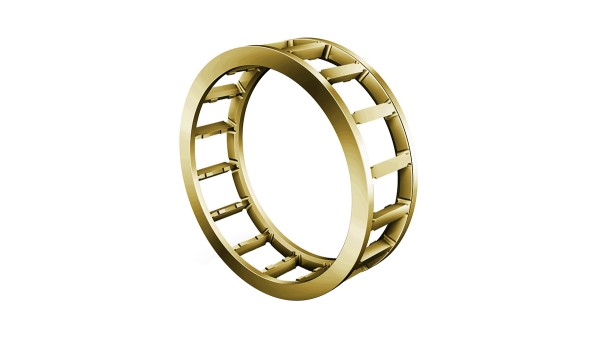

MPAX 일체형 황동 케이지
MPAX 케이지의 장점:
  • 경방향에서 강성이 훨씬 더 큼
  • 큰 힘이 가해질 때만 피로 영향 발생
  • 경방향 원심력과 관련하여 하중 부하 능력이 더 큼
  • 포켓 모서리 반경에서 최대 응력이 더 낮음
최적화된 턱(rid) 접촉

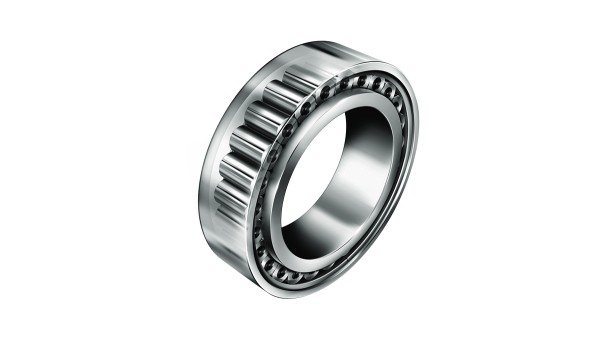

당사의 풀 컴플리멘트 INA 원통 롤러 베어링(full-complement INA cylindrical roller bearings)은 뛰어난 하중 부하 능력과 강성을 가집니다. 하지만 잘 알려지지 않은 장점들도 있습니다. 축방향 하중 지지 시 수명이 향상되고, 높은 축방향 하중 지지와 함께 최대 60%의 경방향 하중도 지탱합니다. 또한 롤러와 턱 사이의 접촉 개선을 통해 마찰을 감소시킬 수 있습니다. 이는 소형 설계 및 에너지 효율에 큰 이점을 가져옵니다.

제품의 장점:

  • 높아진 축방향 하중 부하 능력을 기반한, 개선된 베어링 서포트 및 설계 개발 가능
  • 마찰 토크 감소로 인해 증가한 에너지 효율
  • 에너지 소비량 감소로 인해 줄어든 운영비
  • 높은 경방향 하중에 유리

축방향 하중은 경방향 하중의 최대 60%

축방향 하중 하에서 최대 50%의 마찰 감소

최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)

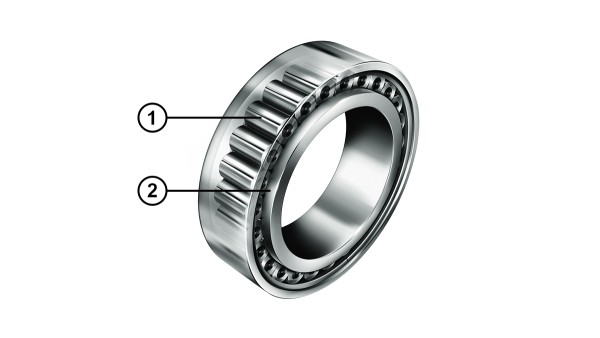

(1) TB 롤러 (2) 최적화된 턱(rib) 접촉
아래의 시리즈는 TB 설계로도 제공됩니다.
설계
시리즈
내경 코드
내경 치수
LSL 19
23
18
90
ZSL 19
23
18
90
SL 19
23
18
90
SL 18
18
92
140
SL 18
22
28
460
SL 18
28
600
600
SL 18
29
60
300
SL 18
30
36
180
SL 18
50
36
180
