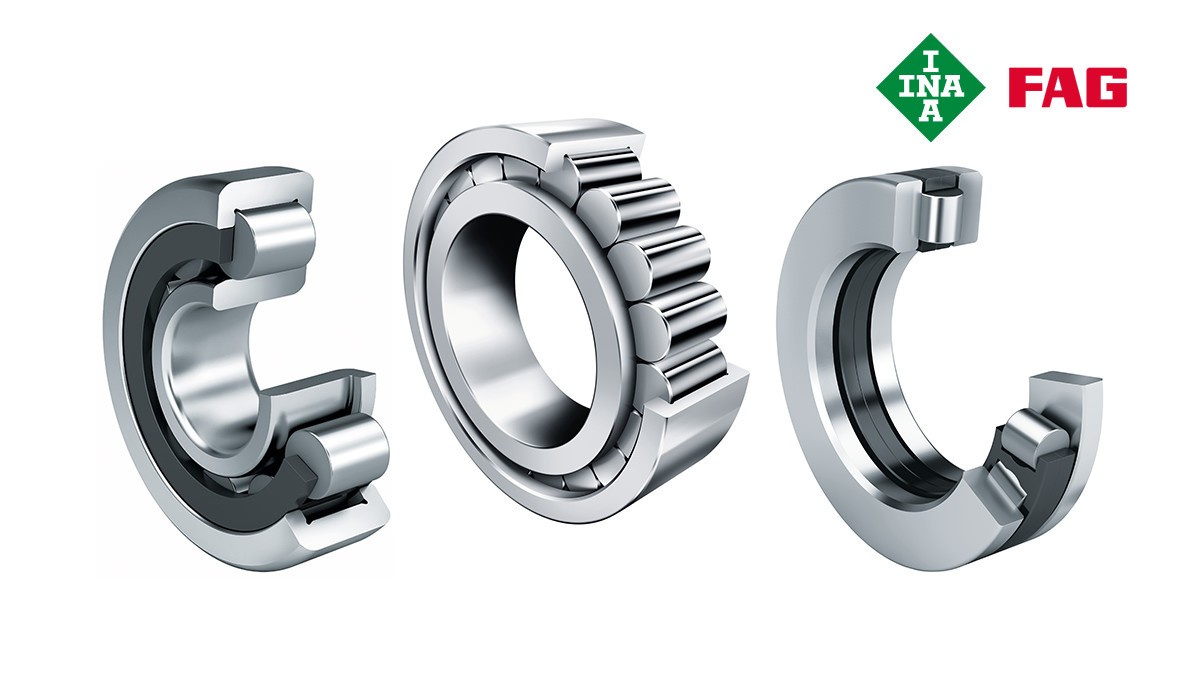

원통 롤러 베어링 (Cylindrical roller bearings)

제품 설명

케이지가 있는 단열 원통 롤러 베어링(Single-row cylindrical roller bearings with cage)은 일체형 내륜과 외륜, 원통 롤러와 케이지 어셈블리로 구성됩니다. 고강성 턱(rid)은 외륜의 양쪽 혹은 내륜에 있거나 없습니다. 케이지는 원통 롤러가 구르는 중에 서로 접촉하는 것을 방지합니다. 원통 롤러 베어링은 케이지가 있는 상태 또는 없는 상태로 공급될 수 있습니다.

medias 제품 카탈로그로 이동

최적화된 턱(rid) 접촉

"전통적인" 원통 롤러 베어링 (cylindrical roller bearings)은 매우 높은 경방향 하중 부하 능력과 높은 강성을 갖고 있으며, 반고정측/고정측 베어링으로 사용되어 축방향 하중도 지탱할 수 있습니다. 경방향 하중은 궤도를 통해 전달되는 반면, 축방향 하중은 전동체 끝단면과 턱(rib)을 통해 전달되기 때문에 제한적인 축방향 하중을 받습니다. 셰플러는 이와 같은 방식으로 제품을 개선합니다.

최적화된 턱(rib) 접촉의 원통 롤러 베어링 (Cylindrical roller bearings)

제품 유형
셰플러 구름 베어링과 플레인 베어링: 케이지가 있는 원통 롤러 베어링 (Cylindrical roller bearing with cage)

케이지가 있는 원통 롤러 베어링 (Cylindrical roller bearing with cage)

원통 롤러 베어링 (Cylindrical roller bearings)은 높은 강성 및 높은 경방향 하중 부하 능력을 가지며, 케이지로 인해 풀 컴플리멘트(Full complement) 설계보다 높은 속도에 적합합니다. 접미사 E가 있는 베어링은 롤러 세트의 크기가 더 크므로 매우 높은 하중 부하 능력을 갖추도록 설계되었습니다.

이 베어링은 부착과 분리가 쉽습니다. 이런 프로세스를 통해 두 베어링 링을 단단하게 부착할 수 있습니다. 케이지가 있는 단열 원통 롤러 베어링(Single-row cylindrical roller bearings with cage)은 자유측/반고정측/ 고정측 베어링으로 제공됩니다.

X-life

X-life 품질의 베어링은 일반 베어링에 비해 궤도의 거칠기 Ra가 낮고 형상 정밀도가 월등하게 높습니다. 결과적으로 이러한 베어링은 치수가 같더라도 하중 부하 능력과 유효 수명이 높기 때문에, 분야에 따라 더 작은 베어링 배열로 대체 설계 가능합니다.

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동
인터랙티브 제품 프레젠테이션 (Interactive product presentation)

셰플러 구름 베어링과 플레인 베어링: 액셜 원통 롤러 베어링 (Axial cylindrical roller bearings)

액셜 원통 롤러 베어링 (Axial cylindrical roller bearings)

액셜 원통 롤러 베어링 (Axial cylindrical roller bearings)은 축방향 원통 롤러와 케이지 어셈블리, 하우징 고정 와셔, 샤프트 고정 와셔를 모두 갖추고 있습니다. 베어링은 축방향 단면 높이가 매우 낮고, 하중 부하 능력과 강성이 높고, 축방향 힘을 단일방향으로 지탱할 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 저마찰 원통 롤러 베어링 (Low-friction cylindrical roller bearings)

저마찰 원통 롤러 베어링 (Low-friction cylindrical roller bearings)

저마찰 LSL 및 ZSL 원통 롤러 베어링 (cylindrical roller bearings)은 단열/비분리형으로 설계 되며, 치수 계열 23에 해당합니다. 베어링 외륜에는 두 개의 턱이 있으며, 내륜에는 하나의 턱이 있습니다. 내륜은 제거가 가능하여 장착이 쉽습니다. 디스크 케이지 또는 스페이서는 원통 롤러가 구르는 중에 서로 접촉하는 것을 방지합니다.

X-life

X-life 품질의 베어링은 일반 베어링에 비해 궤도의 거칠기 Ra가 낮고 형상 정밀도가 월등하게 높습니다. 결과적으로 이러한 베어링은 치수가 같더라도 하중 부하 능력과 유효 수명이 높기 때문에, 분야에 따라 더 작은 베어링 배열로 대체 설계 가능합니다.

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 고정밀 원통 롤러 베어링 (High-precision cylindrical roller bearings)

고정밀 원통 롤러 베어링 (High-precision cylindrical roller bearings)

이렇게 설계된 원통 롤러 베어링은 공작 기계용 복열 정밀 베어링으로 사용됩니다. 경방향의 고강성, 고정밀 베어링 배열이 가능하며, 메인 스핀들의 경방향 지지를 위해 주로 사용됩니다.

턱(rib)이 없는 외륜, 턱(rib)이 3개 있는 내륜, 일체형 황동 케이지가 장착된 원통 롤러와 케이지 어셈블리(cylindrical roller and cage assemblies with solid brass cages)로 구성되어 있습니다. 경방향 내부 틈새를 최적으로 설정할 수 있도록 내경 비율이 1:12인 테이퍼 내경이 있습니다. 원통 롤러 베어링은 부착과 분리가 쉽습니다. 이런 프로세스를 통해 두 베어링 링을 단단하게 부착할 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)

풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)

풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)은 일체형 외륜과 내륜, 턱(rib) 안내형 원통 롤러로 구성되어 있습니다. 가장 많은 전동체를 가지는 이 베어링은 매우 높은 경방향 하중 부하 능력과 고강성을 가지며 특히 콤팩트한 설계에 적합합니다. 그러나 운동 조건 때문에, 케이지가 있는 원통 롤러 베어링과 동일한 높은 속도를 달성할 수 없습니다.

풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)은 자유측/반고정측/고정측 베어링으로 제공되며, 단열/복열 설계로도 제공됩니다.

X-life

X-life 품질의 베어링은 일반 베어링에 비해 궤도의 거칠기 Ra가 낮고 형상 정밀도가 월등하게 높습니다. 결과적으로 이러한 베어링은 치수가 같더라도 하중 부하 능력과 유효 수명이 높기 때문에, 분야에 따라 더 작은 베어링 배열로 대체 설계 가능합니다.

다양한 크기의 X-life 등급이 제공되며, 자세한 내용은 치수표에서 확인하실 수 있습니다.

medias 제품 카탈로그로 이동

셰플러 구름 베어링과 플레인 베어링: 스냅 링 홈이 있는 풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)

스냅 링 홈이 있는 풀 컴플리멘트 원통 롤러 베어링 (Full-complement cylindrical roller bearing)

스냅 링 홈이 있는 원통 롤러 베어링 (Cylindrical roller bearings with snap ring grooves)은 턱(rib)이 있는 일체형 외륜과 내륜, 턱(rib) 안내형 원통 롤러, 씰링 링으로 이루어진 풀 컴플리멘트(Full complement) 복열 유니트입니다. 외륜에는 리테이닝 링 (retaining rings)을 위한 스냅 링 홈이 있습니다. 외륜보다 1mm 넓은 내륜은 축방향으로 분리되며, 롤드인 스틸 스트립(rolled-in steel strip)에 의해 고정됩니다.

고정측 베어링

스냅 링 홈이 있는 원통 롤러 베어링 (Cylindrical roller bearings with snap ring grooves)은 고정측 베어링으로, 고강성이며 양쪽 방향의 축방향 힘과 높은 경방향 힘을 지탱할 수 있습니다.

풀 컴플리멘트(Full complement) 설계로 인해 최대한 많은 수의 전동체를 갖고 있어 가장 많은 동 정격 하중과 정 정격 하중을 지지합니다. 그러나 운동 조건 때문에, 케이지가 있는 원통 롤러 베어링과 동일한 높은 속도를 달성할 수 없습니다.

케이블 시이브용 베어링 (Bearings for cable sheaves)

외륜의 홈을 통해 베어링 링을 간편하게 축방향으로 고정시킬 수 있어, 케이블 시이브 베어링 배열(cable sheave bearing arrangements)에 매우 적합합니다.

medias 제품 카탈로그로 이동

X-life 품질

X-life – 보증된 품질

이러한 베어링의 궤도는 최적화된 거칠기와 정밀도를 가지고 있어 더 높은 하중 부하 능력과 더 길어진 수명을 자랑합니다. X-life는 INA와 FAG의 고성능 제품을 인증하는 프리미엄 브랜드로,

향상된 정격과 운전 수명을 가지고, 표준 제품보다 높은 동 정격 하중을 지탱합니다. 하중 및 설계 포락선이 변경되지 않는 한 X-life 베어링은 더 긴 정격 수명을 갖습니다. 유지보수 간격을 연장합니다.
