미니어처 리니어 볼 베어링 (Miniature linear ball bearing)과 가이드웨이 어셈블리 (guideway assemblies)

제품 설명

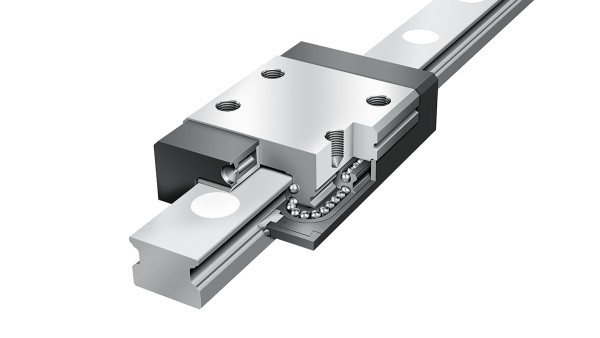

셰플러 리니어 가이드(linear guides): 미니어처 리니어 볼 베어링 (Miniature linear ball bearing)과 가이드웨이 어셈블리 (guideway assemblies)

복열 및 4열 미니어처 리니어 볼 베어링(Double-row and four-row miniature linear ball bearing)과 가이드웨이 어셈블리는 스트로크 길이가 무제한인 풀 컴플리멘트(full-complement) 예압의 리니어 고정측 베어링입니다. 유니트(unit)는 고정면과 가이드웨이가 있는 하나 이상의 캐리지(carriage)로 이루어져 있습니다.

이 유니트(unit)는 모든 방향의 힘(운동 방향 외)과 모든 축에 대한 모멘트를 지탱할 수 있습니다. 복열 유니트(double-row units)에는 궤도(raceways)에 4점 접촉하는 복열 전동체가 있습니다. KUME..-C에는 궤도 (raceways)와 2점 접촉하는 4열의 전동체가 있으며, 이 전동체는 45°의 접촉각으로 힘을 전달합니다.

리니어 볼 베어링(linear ball bearing )과 가이드웨이 어셈블리(guideway assemblies)의 캐리지(carriage)와 가이드웨이(guideways)는 강(steel)으로 제조되어 부식에 강합니다.

medias 제품 카탈로그로 이동

제품 유형

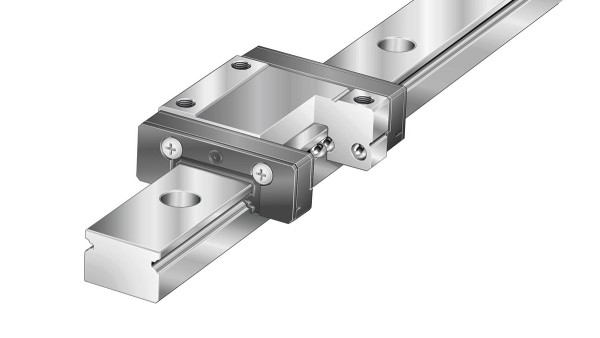

셰플러 리니어 가이드(linear guides): 복열 미니어처 리니어 볼 베어링 (Double-row miniature linear ball bearing)과 가이드웨이 어셈블리 (guideway assemblies)

복열 미니어처 리니어 볼 베어링 (Double-row miniature linear ball bearing)과 가이드웨이 어셈블리 (guideway assemblies)

이 가이던스 시스템은 스트로크 길이가 제한/무제한인 예압 리니어 고정측 베어링입니다. 이 유니트(unit)는 일반적인 하중 부하 능력과 중상 수준의 토크 하중 부하 능력을 가집니다. 모듈식 설계로 설계되어, 가이드웨이(guideways)와 캐리지(carriages)는 비슷한 품질 등급 내에서 호환 가능합니다. 따라서 가이던스 시스템(guidance systes)의 장착이 편리하고, 예비 부품의 구매가 수월하며, 효율적인 재고관리가 가능합니다.

캐리지(carriage)와 가이드웨이(guideways)는 내부식성(corrosion resistant)입니다. 캐리지(carriage) 끝에 위치한 씰은 전동체가 오염되는 것을 방지합니다. 캐리지(carriages)는 그리스로 윤활되며, 재윤활이 가능합니다. 넓은 형태의 가이드웨이(guideways)와 캐리지(carriages)도 제공 가능합니다.

medias 제품 카탈로그로 이동

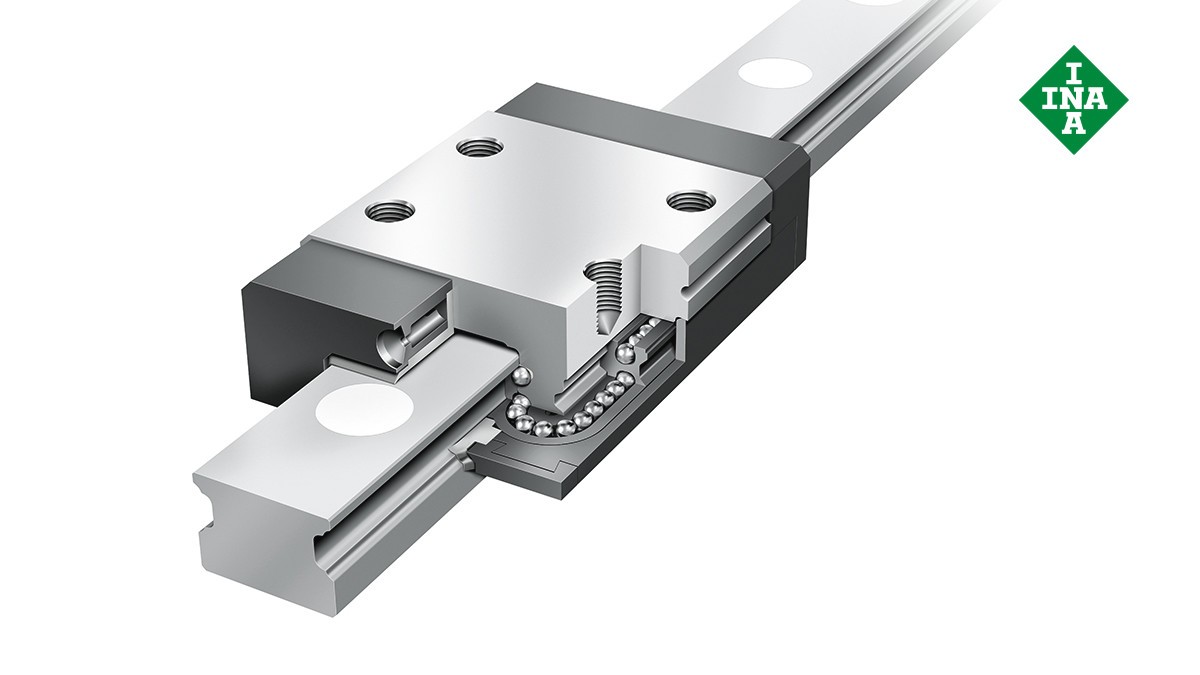

셰플러 리니어 가이드(linear guides): 4열 미니어처 리니어 볼 베어링(four-row miniature linear ball bearing)과 가이드웨이 어셈블리(guideway assemblies)

4열 미니어처 리니어 볼 베어링(four-row miniature linear ball bearing)과 가이드웨이 어셈블리(guideway assemblies)

4열 미니어처 리니어 순환식 볼 베어링(Four-row miniature linear recirculating ball bearing)과 가이드웨이 어셈블리(guideway assemblies)는 스트로크 길이 무제한인 즉시 사용 가능한 가이던스 시스템입니다. 매우 높은 수준의 하중 부하 능력과 강성을 갖고 있습니다.

캐리지(carriage)와 가이드웨이(guideways)는 내부식성(corrosion resistant)입니다. 캐리지(carriage) 끝에 위치한 씰은 전동체가 오염되는 것을 방지합니다. 윤활제 저장통이 있어, 윤활 간격을 늘릴 수 있습니다.

캐리지(carriages)는 그리스로 윤활되며, 재윤활이 가능합니다.

medias 제품 카탈로그로 이동
