리니어 순환식 볼 베어링 유니트 (Linear recirculating ball bearing units)

제품 설명
셰플러 리니어 가이드(linear guides): 리니어 순환식 볼 베어링 유니트 (Linear recirculating ball bearing units)

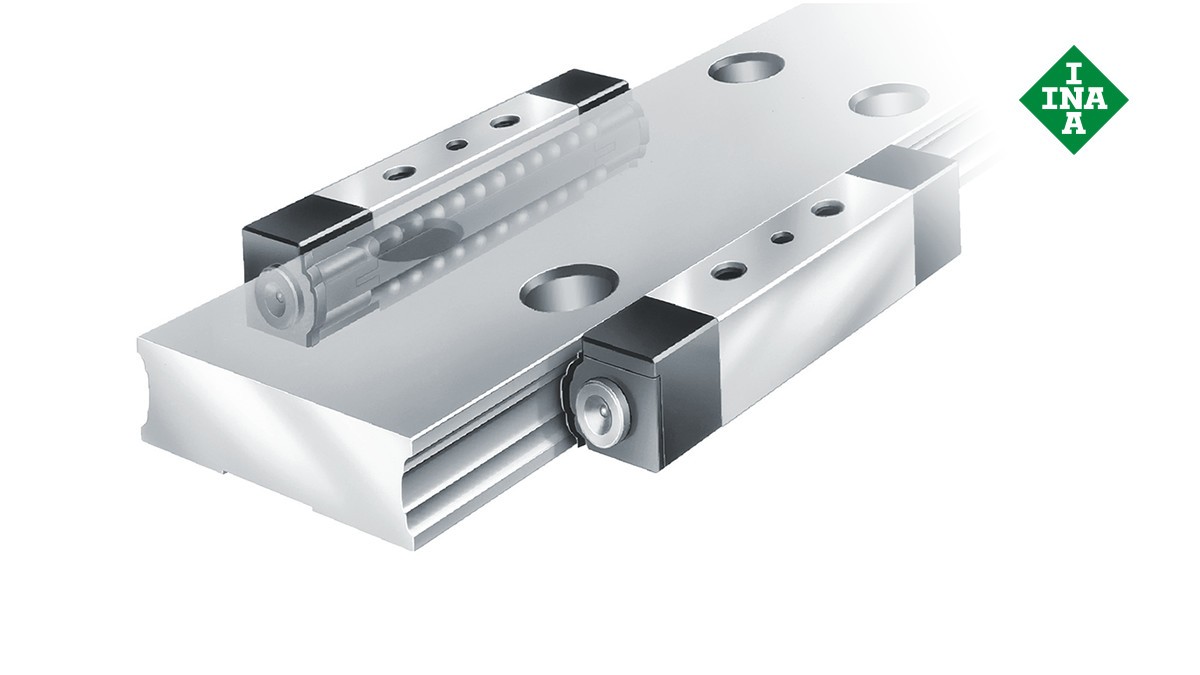

리니어 순환식 볼 베어링 유니트 (Linear recirculating ball bearing units)가 장착된 리니어 가이던스 시스템은 리니어 볼 베어링, 캐리지, 가이드웨이로 구성되어 있습니다. 지지점 간의 거리를 틈새에 맞게 조정할 수 있으며, G3의 표준 품질 등급을 보유하고 있습니다.

풀 컴플리멘트 슈(full-complement shoe)는 가이드웨이의 한쪽/ 양쪽 면에서 이동하고, 작은 치수 대비 높은 하중 부하 능력을 갖습니다. 이 슈가 캐리지에 고정되면, 가이드웨이와 함께 4열 리니어 볼 베어링과 가이드웨이 어셈블리를 형성합니다. 가이드웨이 (guideway)와 함께 비접촉 씰을 형성하는 스크레이퍼(scraper)는 슈(shoe)의 모든 면을 밀봉합니다. 리니어 순환식 볼 베어링 유니트 (Linear recirculating ball bearing units)는 재윤활할 수 있습니다.

캐리지(carriages)는 양극 처리된 알루미늄을 기반하여, 두 개의 리니어 순환식 볼 베어링 유니트(Linear recirculating ball bearing units)로 구성되어 있습니다 주변 구조물에 부착할 수 있도록 캐리지 (carriages)에는 T자형 슬롯이 있습니다. 캐리지 (carriage) 와 슈 (shoe)에 근접하게 위치한 세 개의 스크류(screw)를 통해 틈새를 조정할 수 있습니다.

가이드웨이(guideway)는 한쪽 / 양쪽에 있는 궤도(raceway)를 이용할 수 있습니다. 가이드웨이(guideway)는 경화강(hardened steel)으로 제작되었으며, 모든 면의 연삭 과정을 거쳤습니다.
